Para que serve a planta de circuitos elétricos?

A planta de circuitos elétricos é um desenho com a distribuição de cabos, local das tomadas e lâmpadas, desenhado sobre a planta baixa de uma casa, por exemplo.

Distribuição

Primeiro, estude como serão distribuídos os pontos de elétrica no projeto:

  • Imagine-se dentro do espaço e circulando pelos ambientes.
  • Pense onde gostaria de acender as luzes e onde ficarão as tomadas.
  • Veja onde colocará a TV, o computador, o aparelho de som, o telefone e todos os eletrodomésticos de cada ambiente.

Quando projetamos os pontos de energia elétrica, apenas determinamos os locais, a quantidade e o tipo de lâmpadas que iremos usar em cada ponto, bem como onde e a que altura queremos os interruptores.

Simbologia

Utilizamos nos projetos símbolos dos pontos de energia elétrica. Não há uma regra, então os profissionais muitas vezes usam símbolos distintos. Por isso, todos os desenhos devem conter legendas. Se quiser então, pode criar um novo símbolo à legenda, para a correta interpretação.

planta de circuitos elétricos
Exemplo de Simbologia

Localização

Você deve indicar bem certinho o local das tomadas, e sua finalidade, será para microondas, geladeira, abajur, computador, etc. bem como dos pontos para TV e telefone (normal e interfone). Após isso, você tem que encaminhar o projeto para um engenheiro ou eletricista, que então fará os cálculos da fiação, circuitos e rejuntores.

Olha só: Quanto aos circuitos, especifique para que serve cada tomada, qual o tipo de lâmpada para cada ponto de luz e a quantidade de lâmpadas que será utilizadas em cada ponto de luz.

Verifique também se será necessário um ponto 220 V para chuveiros elétricos nos boxes.

planta de circuitos elétricos
Planta de circuitos elétricos

Veja mais: Já pensou o quanto a iluminação muda sua casa?

Alturas

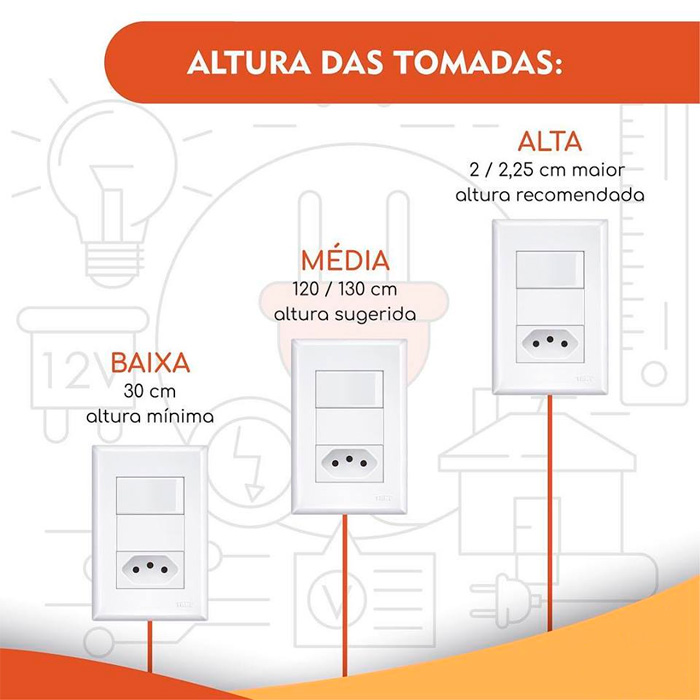

Note que a altura padrão das tomadas é 30 cm para tomadas baixas e 120 cm para as altas. Porém, se tiver uma tomada em uma altura diferente, anote esta medida no projeto junto da tomada para que ela seja instalada corretamente.

As alturas das arandelas variam de 180 cm a 200 cm. Se você instalar elas junto ao espelho do banheiro, use a altura entre 140 cm e 160 cm. E também determine a distância que deseja a arandela do piso e não esqueça de especificar isso na planta.

Veja que tomadas de aparelhos de ar condicionado, exaustores e fogões usam diferentes alturas, dependendo do modelo do aparelho e das especificações dos fabricantes.
